龙骨式初效过滤器快速安装结构设计

初效过滤器装进去麻烦、拆出来更麻烦，框架对不上、卡扣对不上、装好了还漏风——这些问题是很多车间维护人员都遇到过的。龙骨式初效过滤器就是针对这个痛点设计出来的，通过框架结构的优化，把安装和更换的步骤大幅简化。这篇文章把它的设计原理和实际价值说清楚。

传统初效过滤器的安装痛点

在说龙骨式之前，先把传统结构的痛点过一遍。

常见的初效过滤器安装方式有几种：插板式、磁吸式、螺丝固定式。插板式要把过滤器往导轨里推，有时候尺寸差一点就推不进去，用蛮力又怕把滤材弄坏；磁吸式靠磁铁固定，密封效果不稳定，震动或者吸力不够都会导致漏风；螺丝固定式每次更换都要拧螺丝，拆几颗还好，一个项目几十个风口全拧一遍，费人工还费时间。

这些安装方式的共同问题是：依赖操作者的经验和对位准确性，同一个人装不同时间装出来密封效果可能不一样。而且维护人员通常不是最初安装的那批人，对结构不熟悉，装歪了漏风也不知道。

龙骨式初效过滤器的设计出发点，就是把"靠人装准"变成"结构本身帮你装准"，降低安装对人工经验的依赖。

龙骨式结构的核心设计原理

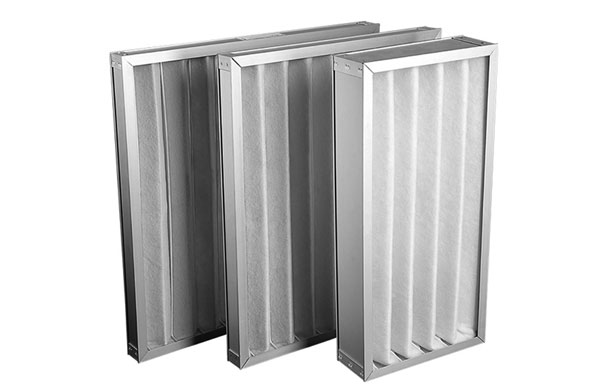

龙骨式初效过滤器的框架，顾名思义，带有类似建筑龙骨的支撑骨架结构。这套骨架有三个关键设计。

第一个是导向结构。框架内侧有预成型的导向槽或者导向肋，过滤器放进框架的时候，导向结构会引导滤器自动对准中心位置，不需要人工判断左偏还是右偏。导向槽的公差设计得比较精确，滤器放进去了位置就定了，不会左右晃动。

第二个是压紧机构。过滤器落位之后，框架上的压紧件——通常是弹簧卡扣或者快速夹——会自动把滤器压紧，不需要额外工具，也不需要拧螺丝。压紧力由弹簧或者弹性材料提供，既保证密封，又不会因为用力过大压坏滤材。

第三个是密封一体化设计。密封条嵌在龙骨框架的沟槽里，过滤器落位的同时密封条就被压紧了，安装和密封同步完成。传统结构的密封条是贴在外面的，安装时容易移位或者脱落，龙骨式把这个步骤省了。

捷霖净化在开发龙骨式初效的时候，就是围绕这三个设计：导向省对位、压紧省工具、密封省步骤。

安装步骤简化了多少

用传统插板式安装一个初效过滤器，步骤大概是：测量对位、把滤器对准导轨、推入框架、检查密封条有没有移位、手动压紧或者上螺丝固定。全程需要工具辅助，安装一个熟练工人大概需要三到五分钟。

龙骨式的安装步骤：把过滤器对准框架、往下放、听见卡扣咔哒一声。全程不需要工具，不需要额外对位，不需要检查密封条有没有贴歪。安装一个，大概十到二十秒。

这个差距在需要批量更换的车间里体现得特别明显。比如一个洁净室有几十个回风口需要换滤器，用传统方式可能要大半天，用龙骨式半天能换完。节省的不只是时间，还有停机对生产的影响。

密封可靠性的设计保障

快速安装如果牺牲了密封，等于没省。设计再快，漏风漏得一塌糊涂，维护人员还得拆了重装。龙骨式结构在密封设计上做了保障。

密封条嵌在框架沟槽里，安装过程中不会被碰移位。过滤器落位后，压紧件施加的力是均匀分布的，不是靠人手按的力道，所以每次安装的压紧程度基本一致，密封效果稳定。

此外，龙骨式框架本身是刚性结构，不像普通卡扣那样用久了会疲劳变形。刚性框架加上弹簧压紧，密封效果随时间衰减也比传统方式慢。

维护友好性：换得快还要换得准

龙骨式结构对维护人员也很友好。

传统方式换过滤器，最怕的是新手装歪了或者密封条没贴好。龙骨式的导向结构和压紧机构把"装准"这件事变成结构保证，新手也能装得跟熟练工一样稳。

另外，龙骨式框架通常会设计成可复用的。更换时只换滤芯部分，框架留在原地不动。框架一次安装多次使用，不需要每次都重新定位，减少了安装误差的累积。

有些龙骨式设计还会在框架上预留压差测点，方便维护人员监测滤器阻力，不用额外加装压差计。这一点在需要定期做阻力记录的车间里很有价值。

适用场景分析

龙骨式初效过滤器不是所有场合都适用，要看场景。

适合用的场合：风口数量多、需要频繁更换过滤器的洁净室或者 HVAC 系统；维护人员更换经验不足、对密封效果一致性要求高的场合；对停机时间有严格限制的生产车间。

不太适合的场合：极端高温或者强腐蚀环境，龙骨式框架的金属材料在某些工况下可能不耐受；空间狭窄、框架无法预安装的操作环境；预算极其有限、对成本极度敏感的项目。

捷霖净化在给客户推荐龙骨式初效之前，会先了解车间的风口数量、更换频率、人员配置和空间条件，确认龙骨式的优势能发挥出来再推荐，不用高价产品去服务不适用的场景。

和其他快速安装方式的对比

快速安装不只是龙骨式一种，常见的还有卡扣式、磁吸式、快锁式。

卡扣式靠卡扣固定，安装速度也比较快，但卡扣容易疲劳，用久了扣紧力会下降。磁吸式安装最快，但磁力有限，高风压环境容易脱吸，密封可靠性不如龙骨式。快锁式用机械锁扣固定，强度高但结构复杂，拆装需要一定空间。

龙骨式在这几种方案里，优势是密封可靠性和安装一致性高，结构相对简单不容易出问题。劣势是框架成本比普通框架高，初期投入稍大一些。

选型的时候把这个账算清楚：龙骨式框架贵，但省下来的安装工时、更换速度、密封保障，长期算下来可能比省框架钱更划算。

龙骨式初效过滤器的核心价值，是把安装从"靠人装准"变成"结构帮你装准"。导向结构省对位、弹簧压紧省工具、密封一体化省步骤，三个设计叠加让安装从几分钟变成几十秒，密封效果还更稳定。适合风口多、更换频繁、对密封一致性要求高的场合。初投比普通框架高一点，但省下的工时和停机损失长期算下来值回票价。

龙骨式初效过滤器选型或者快速更换方案设计上有疑问，欢迎跟捷霖净化聊。我们把场景和方案对应起来，帮你找到真正适合的安装结构。
